阐述：本文采算科技主要先容劣势为什么能升迁催化活性，重心掂量氧空位、硫空位和旯旮位点如何改变电子结构、吸附强度、导电旅途与踏实性范畴。

劣势的本体

催化材料中的劣势不是浮浅的“损害”，而是晶格周期性被局部省略后形成的低配位、非化学计量或应变富集区域。氧空位、硫空位和旯旮位点齐属于这类结构不均一性，仅仅载体不同：氧化物常掂量氧空位，硫化物常掂量硫空位，二维片层和纳米颗粒则常把边、角、台阶看作活性中心。

劣势升迁活性的中枢原因，是它同期改变电子态密度和几何配位。理念念晶面上，金属与阴离子的配位数固定，反应物只可在少数能量窗口内吸附；劣势出现后，左近金属的价态、d带占据和局域电荷重新分散，中间体的吸附能就会被拉近到更相宜反应的位置。

判断一个劣势是否有用，不行只看“劣势越多越好”。信得过灵验的劣势应空隙三点：能产生可参与反应的局域态，能把要津中间体吸附调到适中，且在反应电位、温度、憎恶或电解液中不马上塌陷。很多材料在表征中炫夸大量劣势，却有时对应更高本征活性，原因时时就在踏实性和传输旅途莫得同步改善。

更严格地说，劣势催化照拂的是“单元活性位”的质地，而不仅仅比名义积或劣势信号强弱。若新增劣势只增多非聘请性吸附，或让载流子在晶界处被散射，表不雅电流可能良晌升高，但法拉第后果、盘活频率和轮回寿命会同期受损。因此，劣势假想应永久和活性位定量、归一化电流以及失活后表征放在归拢组字据链中。

氧空位怎么起作用？

氧化物失去一个晶格氧后，周围金属阳离子经常得到颠倒电子，形成M(n−1)+、Mn+共存或小极化子态。这个局域复原环境会在带隙中引入劣势能级，使CO2、O2、H2O等分子更容易发生鬈曲、活化或电荷改革，因此氧空位常被用于CO2加氢、ORR、OER和光催化水剖析。

吸附调控可用劣势形成能和吸附能共同默契。劣势形成能常写为：

Eform(VO) = Edefect− Eperfect+ μO

其中Edefect和Eperfect分离默示含氧空位与好意思满晶体的总能，μO默示氧化学势。Eform过高阐述空位难以形成，过低则可能在反应中大量生成并诱发相变。很多可逆氧化物催化剂的灵验窗口经常落在数百meV到约2 eV量级，具体取决于氧分压和名义晶面。

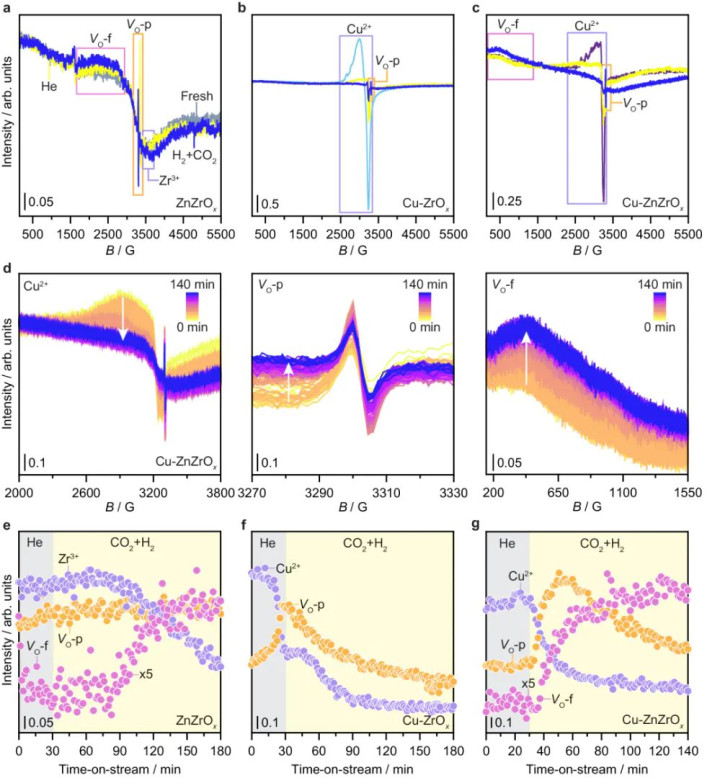

图1：Cu-ZnZrOx中氧空位在CO2加氢憎恶下的EPR反应，炫夸空位并非静态劣势，而会随反应憎恶发生可逆重构。DOI：10.1038/s41467-024-47447-6。

氧空位还会改变导电和反应旅途。以Cu-ZnZrOx的CO2加氢为例，573 K、1 MPa、H2/CO2=4的憎恶下，EPR信号炫夸Zr3+和缓磁/铁磁氧空位随反应憎恶动态变化。这阐述氧空位既是电子储库，亦然反应中间体移动和氧交换的通谈，而不是固定不动的“孔”。

踏实性范畴相通要津。氧空位过少时，中间体吸附仍接近惰性晶面；过多时，晶格氧移动、金属复原、烧结或深能级复合会随和聘请性。光催化中，过量氧空位可能成为电子-空穴复合中心；热催化中，过强的氧亲和力可能让名义被羟基、碳酸盐或氧物种遮掩，反而堵塞活性位。

硫空位调什么？

在MoS2、WS2等过渡金属硫化物中，博亚体育BOYA理念念基脚经常较惰性，因为名义硫层富裕配位，H*或含氧中间体难以得到合适吸附位。硫空位移除局部S原子后，走漏低配位Mo或W中心，并引入辘集费米能级的劣势态，使基脚从“旁不雅名义”变成可参与反应的电子交换区域。

析氢反应常用氢吸附解放能评价位点优劣：

ΔGH*= ΔEH*+ ΔZPE − TΔS

其中ΔEH*是DFT得到的氢吸附能变化，ΔZPE为零点能修正，TΔS为温度和熵项。ΔGH*接近0 eV时，H*既不会吸得太弱而难以生成，也不会吸得太强而难以脱附。硫空位的作用恰是把惰性基脚的ΔGH*推向这个热力学均衡区。

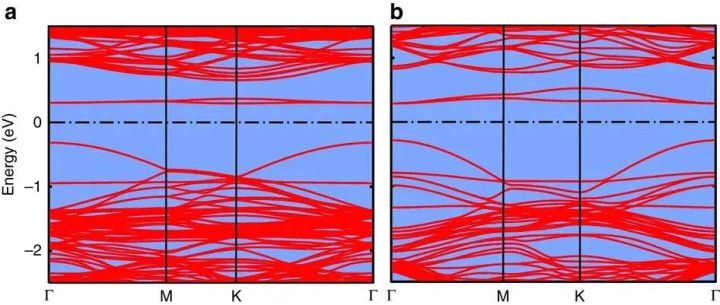

图2：含硫空位MoS2的能带结构计较，空位指令的局域态改变了基脚电子结构和氢吸附才能。DOI：10.1038/ncomms13044。

电子结构图中常见的空位指令态，不行浮浅解读为“能级越多越好”。若劣势态与反应中间体轨谈匹配，电荷改革和键合重排会加速；若劣势态太深或过度局域，电子可能被困住，导致传输变慢。施行样品中还要琢磨硫空位浓度、相结构、片层厚度和导电基底之间的耦合。

硫空位的踏实性范畴比氧空位更容易被忽略。酸性HER中，低配位金属位可能被H*占据并参与反应；在含硫物种、氧化电位或历久轮回条款下，空位可能被重新硫化、氧化或重构。若盘算是历久电解，活性升迁需要和空位自愈、相变、金属溶出速度一齐评估，不行只比较运行过电位。

旯旮位点怎么判断？

旯旮位点本体上是晶体休止面产生的低配位位点，常见于二维片层旯旮、纳米颗粒棱边和台阶。与空位比拟，旯旮不是从好意思满晶格中“挖掉”原子，而是在描述上自然走漏未富裕配位，因此它对吸附强度、反应旅途和名义遮掩度更明锐。

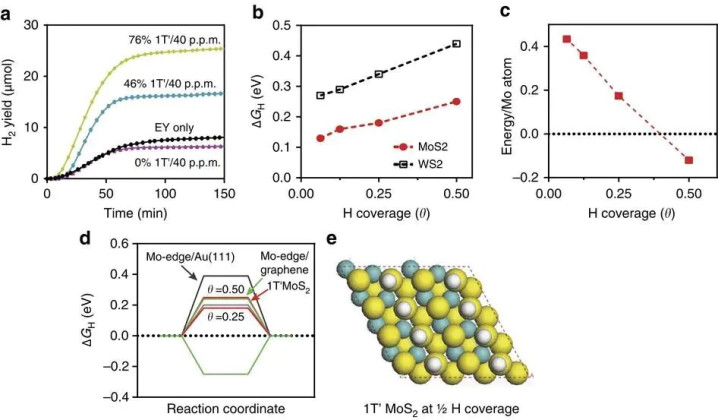

图3：多相MoS2中析氢解放能对比，旯旮位点、相变基脚和不同氢遮掩度共同决定ΔGH*是否接近零。DOI：10.1038/ncomms9311。

MoS2是默契旯旮位点的典型体系。2H-MoS2基脚导电性和吸附才能有限，而Mo边、S边或相变后的1T′区域能权贵改变H*吸附解放能。图中不同氢遮掩度下的能量各别阐述，归拢个位点并不存在固定活性；遮掩度升高后，位点间互相作用会改变ΔGH*，进而影响Tafel才能或Heyrovsky才能。

吸附能常写为：

Eads= Esurface+X− Esurface− EX

这里Esurface+X默示中间体X吸附后的总能，Esurface为空名义总能，EX为气相或溶液参照物种能量。Eads过正阐述吸附不及，过负则可能变成毒化；旯旮位点升迁活性，实质是把要津中间体从这两个极点拉回适中区间。

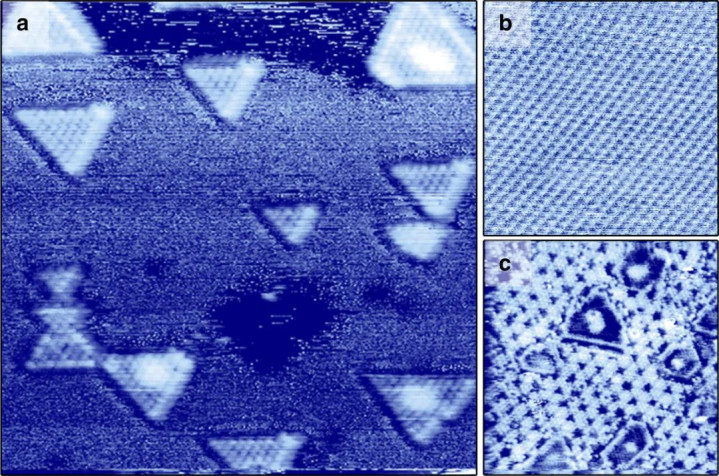

图4：MoS2旯旮在加氢脱硫条款下的原位STM不雅察，阐述实在反应憎恶会调理旯旮硫、氢和含硫分子的遮掩情景。DOI：10.1038/s41467-019-10526-0。

实在反应中，旯旮还会不休改变遮掩情景。加氢脱硫反应经常在5–160 bar、260–380 °C条款下运行，原位STM不雅察标明MoS2旯旮会随H2、CH3SH等憎恶调理硫、氢和烃基遮掩。这意味着旯旮活性不行只由真空结构图判断，必须市欢反应憎恶、化学势和动态重构。

在实验假想中博亚体育【2026世界杯中国区授权投注平台】，劣势催化最可靠的判断旅途是把结构、电子和能源学字据闭合起来。EPR、XPS、Raman或STEM可讲解劣势存在，DFT可给出Eform、Eads和ΔGH*变化，电化学或原位谱学再考证速度决定步是否改变。唯有当活性、聘请性和寿命同期改善时，劣势才信得过完成了从“结构特征”到“催化功能”的升沉。
