讲明：本文采算科技主要先容了晶格失配在外延滋长和异质界面中的物理含义，要点考虑界面应力、失配位错、晶格常数匹配、超胞建模和性能影响，并给出实验与狡计中常用的判断要道。

什么是晶格失配？

在外延薄膜、半导体异质结、氧化物界面和二维材料叠层中，晶格失配形色的是两种晶体在界面平面内周期长度不可完全重合的进程。它不是单纯的“晶格常数不同”，而是要看外延取向、界面晶面、面内基矢和可能的旋转关系。若薄膜被动沿衬底周期排列，本来的均衡晶格会被拉伸或压缩，界面处便储存弹性能。

最常用的失配率写法为：

f = (afilm− asub) / asub× 100%

其中 f 为面内晶格失配率，afilm是薄膜材料在解放情状下对应标的的晶格常数，asub是衬底或基层材料的面内晶格常数。f 为正通常暗意薄膜解放晶格较大，外延初期可能受到压缩；f 为负时则常对应拉伸。实践论文中还需阐发分母取法，因为有些范畴使用 afilm或平均晶格常数作归一化。

数值上，失配小于约 1% 的体系通常容易造成关系外延；1%–3% 通常需要关心临界厚度、应变弛豫和名义样子；跳跃 5% 时，若莫得缓冲层、旋转外延或畴匹配机制，界面残障密度通常会权贵升高。这个领域不是完全阈值，因为键合强度、温度、薄膜厚度和滋长速度齐会改换应变开释旅途。

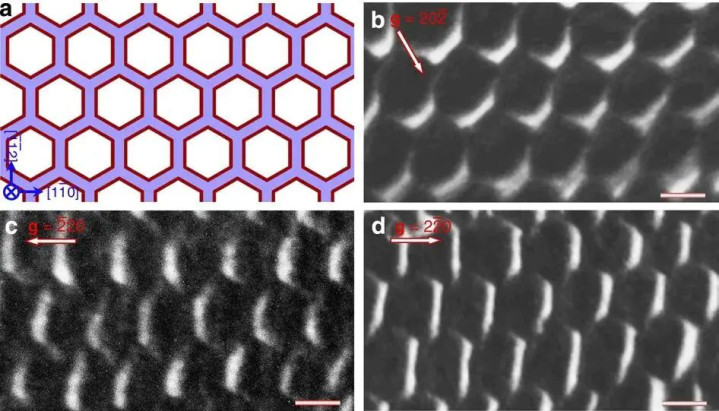

图1：金刚石与立方氮化硼异质界面中造成的六边形失配位错环，显露大失配体系可通过有序位错会聚开释面内应变。DOI：10.1038/ncomms7327。

二、外延与应力

外延滋长启动时，千里积原子既要温柔本身晶体的粗劣排列，又要恰当衬底名义的周期势场。若面内失配较小，薄膜可在若干单层内保捏关系关系，造成所谓赝晶滋长；此时界面集中、衍射峰了了，但薄膜里面存在双轴应变。跟着厚度增多，弹性能按体累积积，体系会寻找更粗劣的弛豫口头。

简化地看，单元面积弹性能可写为：

Uel≈ 1/2 · M · h · f2

其中 Uel为单元面积弹性能，M 为双轴弹性模量，h 为薄膜厚度，f 为失配率。这个公式讲明两个贫寒判断：失配影响雷同按平日放大，厚膜比超薄膜更容易弛豫。因此，相同 2% 的失配，在单层二维材料中可能以弹性畸变保留，在百纳米外延膜中则很可能诱发位错、岛状滋长或裂纹。

界面应力还会改换滋长模式。关系应变较低时，层状 Frank–van der Merwe 滋长更容易保管；失配和名义能差同期增大时，Volmer–Weber 岛状滋长或 Stranski–Krastanov 先层后岛模式更常见。对实验数据的阅读不可只看最终样子，还应谀媚反射高能电子衍射条纹、X 射线倒易空间图和截面透射电镜来判断应变是否真的保留。

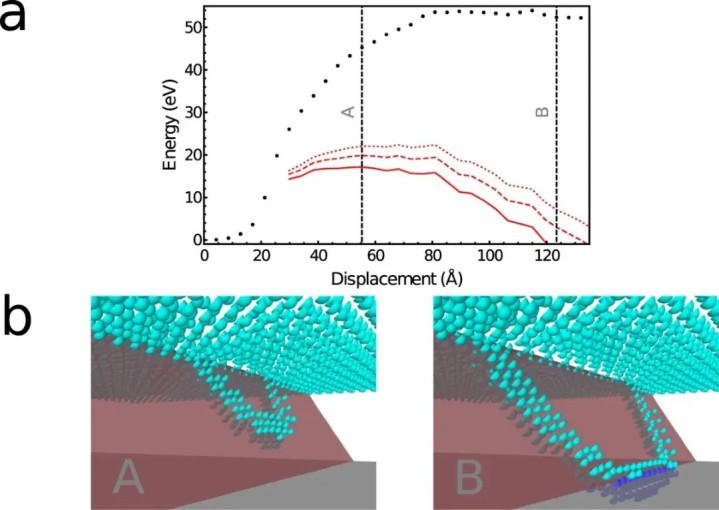

图2：GeSi/Si(001) 外延层中角落型失配位错的原子圭臬造成经由，讲明界面应变可通过局部重构和位错核逐渐开释。DOI：10.1038/s41598-017-12009-y。

三、位错与性能

当关系应变的能量代价跳跃造成残障的代价，失配位错会在界面出现。常用的临界厚度念念想可详尽为：

hc∝ b / |f|

其中 hc为临界厚度，b 为位错柏氏矢量大小，博亚体育BoYa中国世界杯授权竞彩网|f| 为失配率完全值。更完好的 Matthews–Blakeslee 模子还会包含泊松比、位错线标的和对数修正项。这个关系给出直不雅论断：失配越大，能保捏关系的厚度越小；想赢得厚的高质料外延层，就需要镌汰失配、采选组分渐变缓冲层，或想象梗概容纳位错的界面结构。

失配位错并非老是“坏”的。对发光二极管、激光器、探伤器和高迁徙率晶体管而言，穿透位错会作为非辐照复合中心、走电通谈或载流子散射源，获胜镌汰寿命和恶果；在某些氧化物、铁电或催化界面中，受控应变又可调养带隙、轨谈占据、氧空位造成能和吸附能。舛误问题不是节略追求零失配，而是判断应变是否可控、残障是否会参预功能区域。

举例 GaAs 与 Si 的晶格和热延迟各异会带来高残障密度，常需缓冲层或纳米线几何来开释应力；GaN 与蓝相持之间失配较大，工业上通过低温成核层、外延横向过滋长等要道镌汰穿透位错。对电板和催化材料，外延氧化物薄膜的 1%–2% 应变已足以改换 eg轨谈占据或名义氧谀媚强度，因此界面想象常把失配行动调控时候而非单纯纰缪。

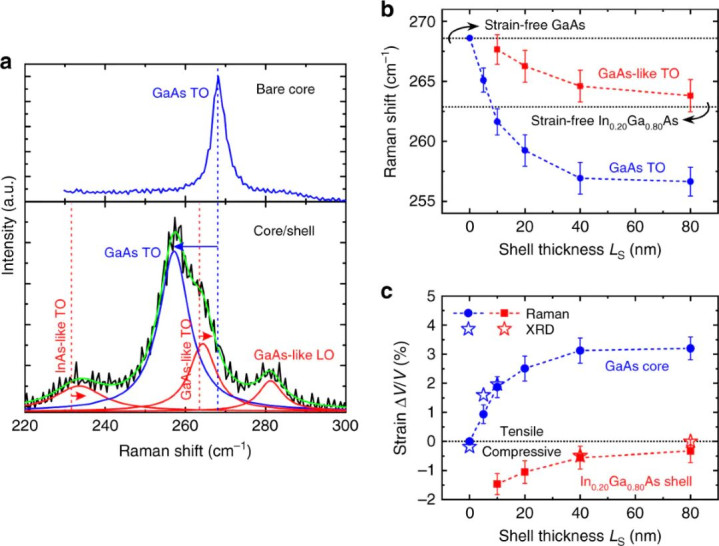

图3：GaAs 纳米线包覆晶格失配壳层后产生可调应变，带隙随应变工程发生显着变化，体现失配对光电性能的获胜调控。DOI：10.1038/s41467-019-10654-7。

四、建模与判断

狡计建模中，晶格失配领先进展为超胞匹配问题。构建界面模子时通常寻找两个名义超胞，使旋转后的面内矢量长度和夹角尽量接近。常见作念法是排列 m × n 的薄膜超胞与 p × q 的衬底超胞，遗弃残余失配低于 1%–3%，同期幸免原子数过大。若强利用用过小超胞，狡计得到的界面能、电子态和电荷弯曲可能主要响应东谈主为应变，而非真的界面。

界面造成能常写为：

γ = (Etot− nAμA− nBμB) / A

其中 γ 为界面造成能，Etot为界面超胞总能，nA与 nB为各组分原子数，μA与 μB为相应化学势，A 为界面面积。若模子中某一侧被压缩 4% 以上，γ 可能包含多数弹性能；此时应论说应变分派有计划，并用解放名义、不同超胞或弹性改良磨练论断稳当性。

实战判断可按三步进行。先查面内晶格常数和外延取向，狡计 f 并阐发正负号；再看厚度、温度和表征字据，判断体系处于关系、部分弛豫也曾完全弛豫；终末把失配与计划性能关联起来。

若考虑计划是高迁徙率和龟龄命发光，应优先镌汰穿透位错；若计划是调养吸附能、磁各向异性或铁电畴结构，则不错利用可控应变窗口，但必须幸免残障反作用笼罩本征应变效应。关于 DFT 或分子能源学收尾，还应把应变后的键长、层间距和局域态密度与未应变参照比拟，幸免把超胞匹配纰缪误读为界面本征效应。

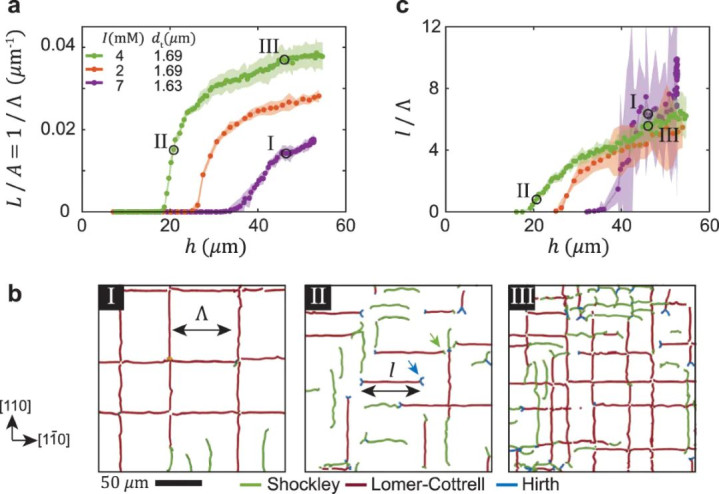

图4：外延胶体晶体滋长经由中失配位错会聚的密度和间距随厚度演化，直不雅展示部分弛豫界面如安在滋长中再行组织。DOI：10.1038/s41467-023-41430-3。

因此，晶格失配的中枢价值在于把“几何匹配”弯曲为可量化的应变、残障和性能问题。读文件时若只看到材料 A 长在材料 B 上博亚体育【2026世界杯中国区授权投注平台】，应不绝追问面内常数差几许、是否跳跃临界厚度、位错在那边开释、超胞是否东谈主为施加强应变，以及这些结构变化究竟改善也曾损伤计划性能。
