什么是XRD？

XRD（X-ray Diffraction，X射线衍射）是指垄断X射线的波动性，映照到物资的晶体或非晶体结构上，通过检测衍射光束的强度、角度分散，反推物资里面原子罗列规章及宏不雅结构特征的分析才略。

XRD是材料科学、化学、地质等范围中枢的表征时刻之一，通过分析X射线与物资原子的互相作用，获取材料的晶体结构、物相构成、晶粒尺寸等要道信息，因此XRD被誉为晶体材料的“指纹动荡时刻”。

XRD的责任旨趣是什么？

XRD的旨趣中枢是X射线的干系散射与晶体的周期性原子罗列共同作用产生的“衍射步地”，其定量关系由“布拉格定律（Bragg’s Law）”描画，这一定律是描画XRD责任旨趣的中枢定律。

测试：当X射线（波长极短（0.01-10 nm）的电磁波）映照到晶体时，会和晶体华夏子的核外电子互相作用导致电子振动，辐射与入射X射线波长疏导的“散射X射线”（干系散射）。

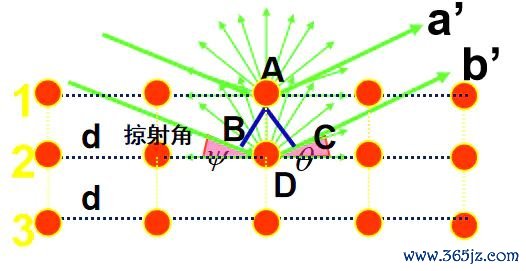

养息：1913年，英国物理学家布拉格父子（W.H. Bragg & W.L. Bragg）通过执行顾忌出：唯独当X射线的入射角度、波长与晶体华夏子面间距知足特定关系时，才会产生可检测的衍射峰，即“布拉格定律“：2dsinθ=nλ。

式中，d是指晶面间距（nm），即晶体中相邻两个平行原子面（晶面）之间的垂直距离，反应晶体点阵的周期性；θ是指布拉格角（°），即X射线入射场地与晶面夹角；n是指衍射级数，即相长干预的级数，取正整数（n=1，2，3…，经常 n=1 时衍射强度最强，是主要检测对象）；λ是指X射线波长（nm），即入射X射线的固定波长。

匹配：晶面间距d由不同晶体的原子罗列格式独一决定，因此不错通过布拉格定律细则不同晶面所对应的”2θ角“，将测得的2θ与范例数据库（如JCPDS PDF卡片库）对比，即可细则样品的物相构成。

XRD能了解哪些信息？

是什么？这是XRD最基础、最常用的功能—通过对比样品衍射图谱与范例图谱，细则样品中包含的晶体物相种类（搁置非晶相）。

有若干？在定性分析基础上，通过测量衍射峰的积分强度（峰面积），计较样品中各晶体物相的相对含量（或皆备含量）。

怎么排？通过阐明衍射峰的位置、强度、分裂情况，获取晶体的点阵类型（如立方、六方）、晶格常数（a、b、c、α、β、γ）、原子坐标等驻防结构信息。

晶粒有多大？当晶体的晶粒尺寸＜100nm时，衍射峰会发生“宽化”，且晶粒越小，AG百家乐APP中国官方下载峰的宽化越显然。此时通过“谢乐公式（Scherrer Equation）”就不错计较晶粒的平均尺寸。

谢乐公式：D=Kλ/βcosθ。D：晶粒平均尺寸（nm）；K：体式因子（经常取0.98，球形晶粒）；β：衍射峰的半宽高（rad）；λ：X射线波长（nm）；θ ：布拉格角（rad）

结晶度如何？在晶体中，结晶度是指晶体部分的质料分数，这一数值可通过计较“晶体衍射峰总面积”与“总散射面积”的比值得到。

测试前需要说明的信息有哪些？

1、样品是什么？要若干？需要作念哪些前处理？

当先，XRD不错测固体（粉末/块状/薄膜/纤维）、液体（需相当样品台）样品，在测试前，需要明确的样品的主要身分和适当性，幸免在测试过程中发生氧化、剖判等反应影响最终的测试成果。

粉末样品需要准备至少20mg，且过200目筛确保粒度均匀，手摸无颗粒感，面粉质感。块状样品的尺寸条件为长宽1-2cm（一般不小于1cm），厚度不提高15mm，且需要注明测试面，测试面需要平整光洁。

2、要测什么？思获取哪些信息？

在测试前不错查阅干系的参考文献明确我方的测试指标，如对样品是定性如故定量分析？是否需要计较结晶度？是否要分析晶体尺寸有时晶格应变?唯独明确了测试概念，才能细则背面的测试参数，从而得回准确的测试成果。

3、聘请哪种靶材？测试参数是若干？

惯例XRD测试中会提供铜靶和钴靶，其中铜靶的波长接近铁（Fe，博亚体育【2026世界杯中国区授权投注平台】领受边λ=1.74 Å）、钴（Co，1.60 Å）、镍（Ni，1.49 Å）等过渡金属的领受边——若样品含Fe、Co、Ni（如不锈钢、铸铁、钴基合金），Cu Kα 会被热烈领受，导致衍射峰强度极低、样品发烧、配景噪声高级。

而钴靶的波永恒离 Fe、Co、Ni 的领受边，且接近铜（Cu，领受边 λ=1.38 Å）、锌（Zn，1.29 Å） 的领受边——对含Fe、Co、Ni的样品（如不锈钢、铁氧体、钴基高温合金）领受弱，可灵验幸免荧光侵略，衍射峰强度高、配景干净。

浅易来说，铜靶是“通用型“靶材，适用于绝大大都非铁系样品；钴靶是“专用型”靶材，中枢料理铁系样品的领受问题，并提供更高的衍射分辨率。然则如若不需要分析样品细腻结构的话，一般的铜靶都能知足测试需求。

拿到的数据该怎么看？

检讨数据质料：

横坐标对应着2θ 角，惯例的扫描范围为5-90°，小角的扫描范围为1-10°，在拿到数据后需要检讨横坐标的肇始值是否在我方条件的扫描范围内；纵坐标为衍射强度，通过不雅察主峰的强度是否高于配景杂音说明数据质料。

定性、定量分析

聘请强度排行前5~10的峰（幸免弱峰，缝隙大），记载精确的2θ值，代入布拉格方程中即可计较出每个2θ对应的d值（晶面间距），将得到的d值与范例卡片匹配就能对样品进行定性分析，同期对纵坐标强度进行积分就能对样品进行定量分析。

说明晶粒尺寸和晶格应变

上头提到，当晶体的晶粒尺寸＜100nm时，衍射峰会发生“宽化”，且晶粒越小，峰的宽化越显然；因此将测得的数据带入谢乐公式就能算出所对应的晶粒平均尺寸。

若峰宽化且作陪“峰分歧称”（如峰的低2θ侧宽，高2θ侧窄），可能是发生了“晶格应变”（晶体里面原子罗列错位导致的应力）；需用“Williamson-Hall 法”别离“晶粒尺寸宽化”和“应变宽化”：通过多个衍射峰的βcosθ与sinθ作图，斜率对应应变，截距对应晶粒尺寸。

怎么画XRD图？

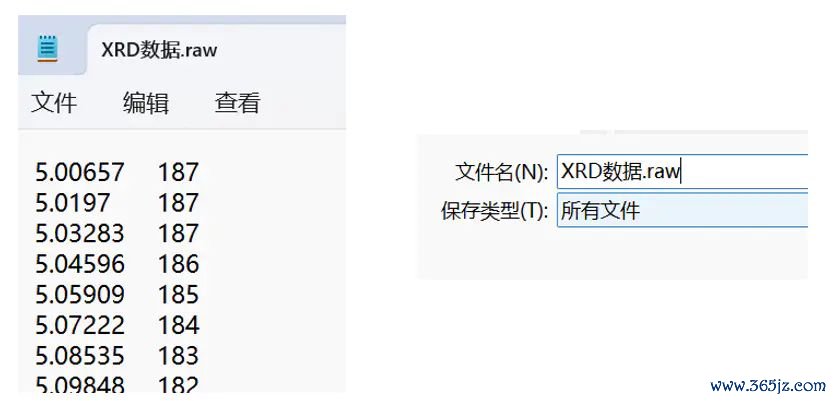

1、当先将数据复制粘贴在记事本中，另存为.raw模样的文献：

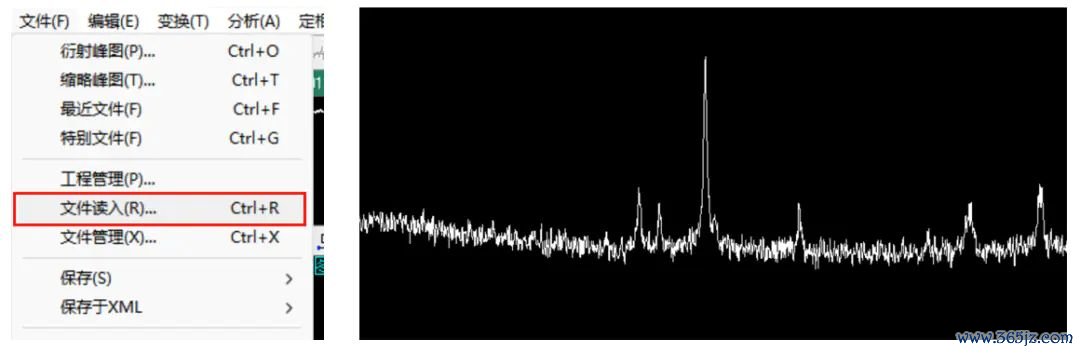

2、在Jade中洞开保存好的raw文献：

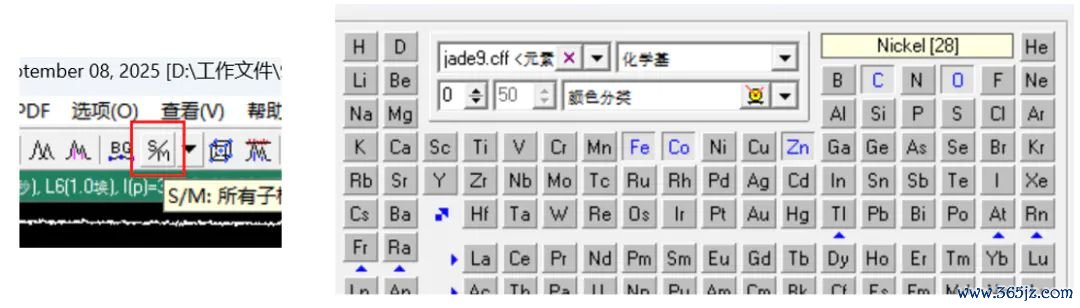

3、右击Jade中的“S/M”图标，聘请我方样品中的主要元素寻找范例卡片：

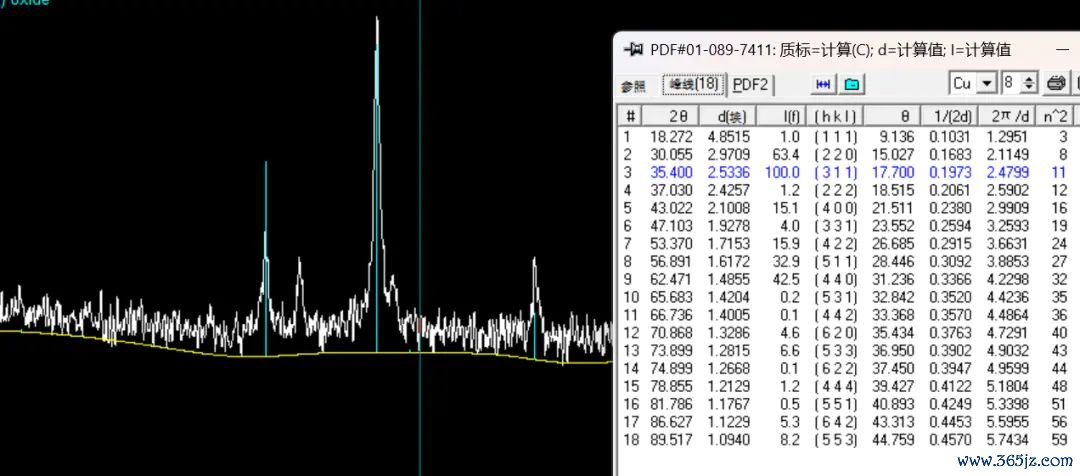

4、将衍射峰的位置与范例卡片进行匹配：

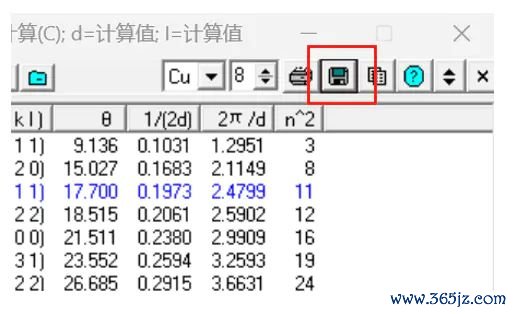

5、保存匹配好的卡片：

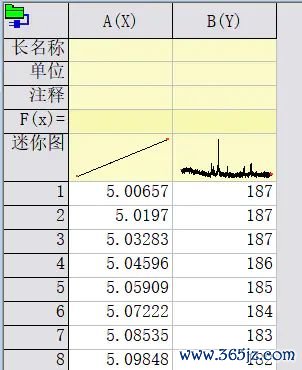

6、接着Origin中导入.txt文献和范例卡片，X轴为2θ 角，Y轴为衍射强度：

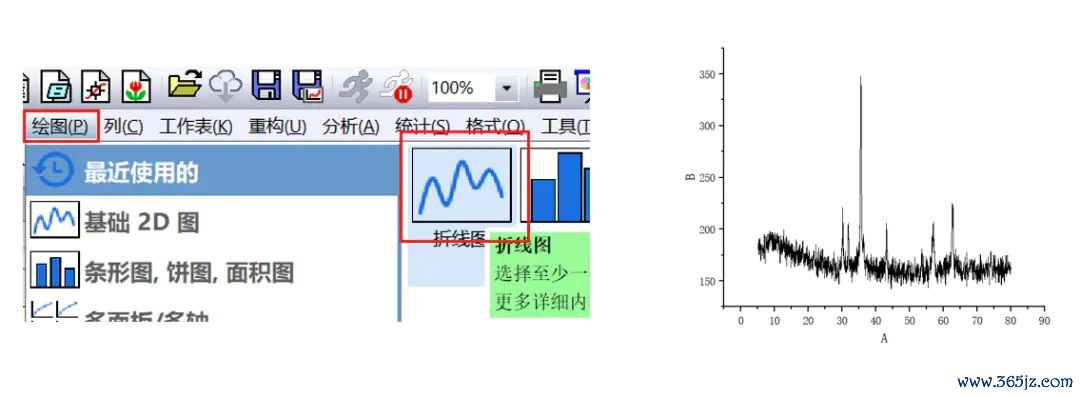

7、选中X、Y轴两列数据，聘请折线图：

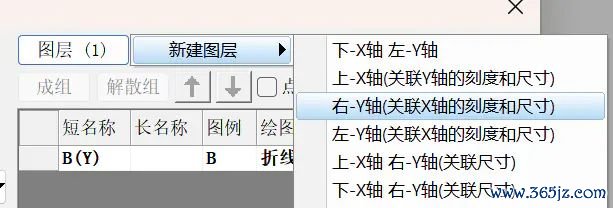

8、双击图层1，在新建图层中聘请右Y轴，导入PDF卡片中I（f）栏的数据，画图类型聘请“折线图”：

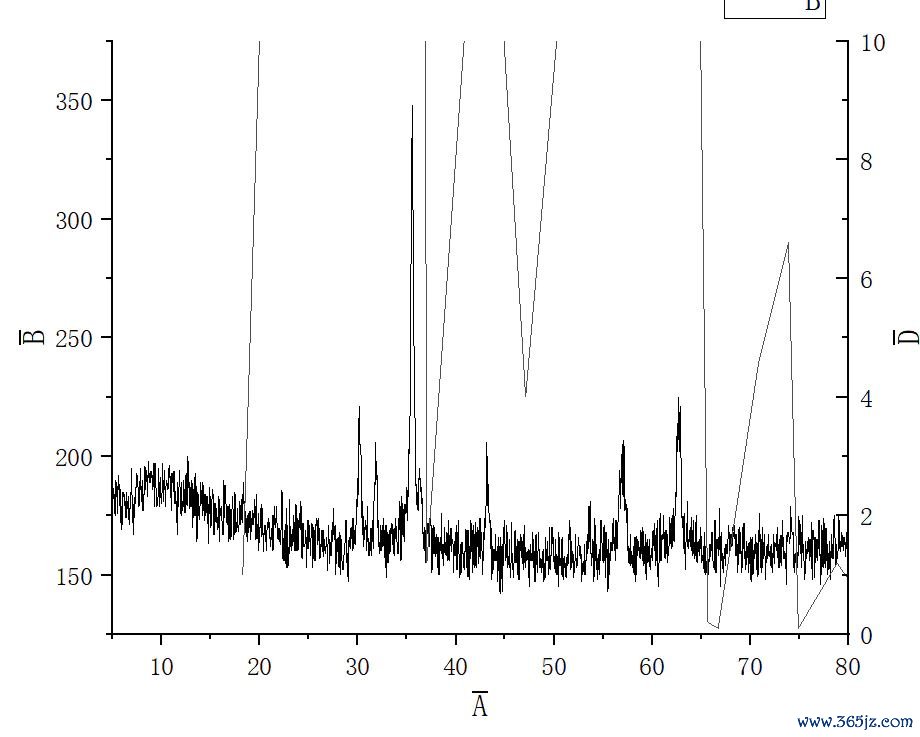

9、得到如图所示的折线图：

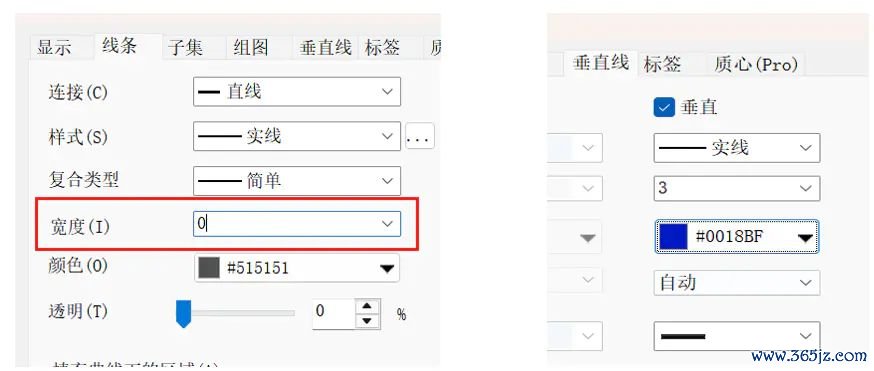

10、双击所画的折线图，将线条宽度改为0，勾选垂直线，宽度聘请“3”：

11、聘请细则后得到如图所示的图像：

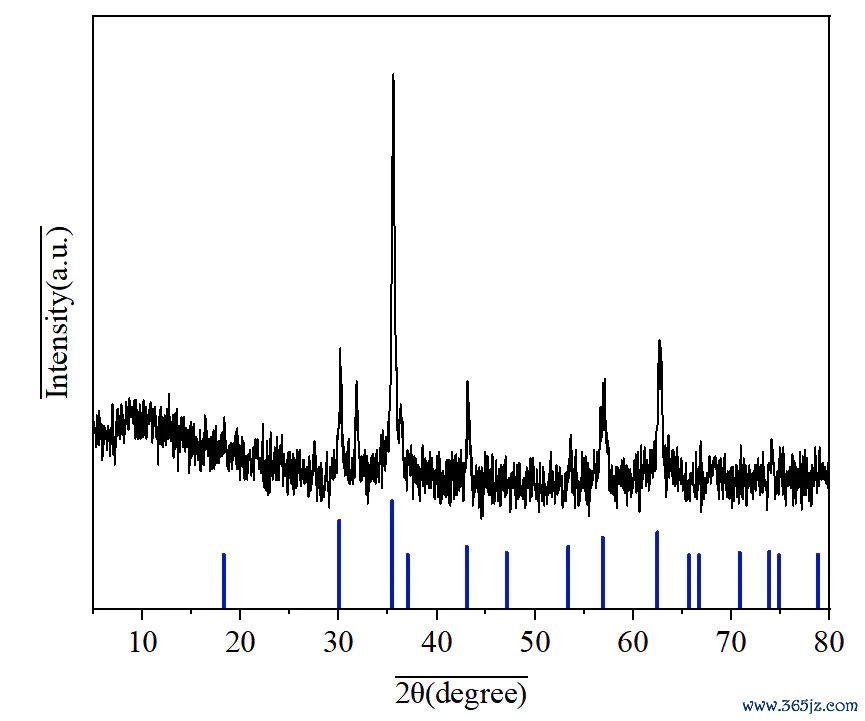

12、按照条件好意思化后得到如图所示的XRD图：

这么就完成了文献中XRD图谱的绘制责任。

顾忌

XRD从基础的物相动荡、结晶度分析，到进阶的晶格应力计较、原位相变跟踪，吞并科研研发与工业质检全进程，于今照旧晶体材料结构阐明的“性价比之王“。

异日XRD时刻将向“更高精度、更宽场景、更智能化”场地冲破：一方面博亚体育BoYa中国世界杯授权竞彩网，同步辐射光源与高分辨探伤器的纠合，将鼓舞其在纳米晶、低结晶度材料等范围的检出极限，扫尾原子级晶格应变的精确测量；另一方面，原位XRD时刻（如原位高温、高压、电化学）将更深切揭示材料动态结构演变，为储能、催化等功能材料的性能优化提供径直依据。
