讲解：本文采算科技主要先容钙钛矿太阳能电板中钙钛矿/传输层界面的物理含义、能级匹配、颓势复合、离子迁徙和干冷寂静性，要点给出判断后果耗损与寿命衰减的读图和实验依据。

什么是界面？

钙钛矿太阳能电板中的界面，时时指吸光层与电子传输层、空穴传输层、电极缓冲层构兵的几纳米到几十纳米区域。它不是一条几何分界线，而是能带曲折、化学键合、离子富集和颓势态共同存在的过渡区。这个区域的厚度虽小，却平直决定内建电场能否把电子和空穴分开，也决定水氧、热和电偏压领先报复那儿。

以典型 n-i-p 器件为例，光生电子需要从 FAPbI3 或搀和卤化物钙钛矿参预 SnO2、TiO2 或 C60，空穴则参预 Spiro-OMeTAD、PTAA、NiOx 或自拼装单分子层。两个构兵若同期具备遴荐性和低颓势密度，才可能把体相产生的载流子调动为外电路电流。若一侧构兵过于精真金不怕火或化学反应强，局部势垒会形成轻微暗区，EQE 与稳态输出会低于短脉冲测试给出的理念念值。

界面问题容易被误判为“薄膜质料问题”。施行实验中，体相晶粒较大、XRD 半峰宽较小，并无须然对应高 VOC 和龟龄命；若名义 Pb2+、I− 空位或有机阳离子残留较多，非放射复合仍会集结发生在构兵界面。此时更应相比前后名义的 TRPL、准费米能级分裂和电容谱，而不是只用名义 SEM 判断改性是否见效。

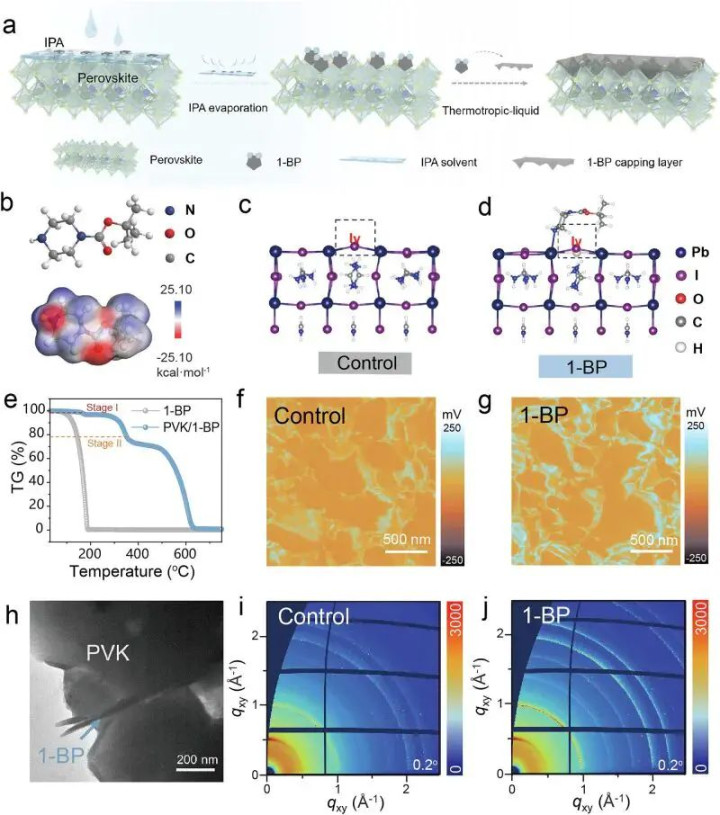

图1：热响应液体补助界面处治对钙钛矿名义和器件结构的调控，炫耀界面层并非简便粉饰，而会影响结晶、构兵和后续寂静性。DOI：10.1038/s41467-025-68231-0。

能级如何匹配？

界面领先决定的是载流子能否凯旋抽取。理念念构兵要求电子传输层的导带或最低未占据轨谈低于钙钛矿电子准费米能级，同期违犯空穴；空穴传输层则相悖。若势垒过高，载流子在界面积存，复合和拖拉齐会增强；若能级过度下弯，又可能攻讦遴荐性，使少数载流子反向注入传输层。

VOC≈(EF，n−EF，p)/q−ΔVnr

式中，VOC 为开路电压，EF，n 和 EF，AG真人中国官网入口p 分别示意电子、空穴准费米能级，q 为元电荷，ΔVnr 示意非放射复合导致的电压耗损。界面能级错配越大，ΔVnr 时时越高，这是高接管系数材料仍耗损数百毫伏的关节原因。高质料单结钙钛矿的带隙常在 1.48–1.65 eV，若 VOC 耗损高出 0.45 V，界面复合时时需要优先排查。

施行判断不成只看材料数据库中的功函数。钙钛矿名义取向、残余 PbI2、偶极分子和氧化物氧空位齐会转移真空能级，UPS、KPFM 和名义光电压收尾往往比单一材料能级表更有劝服力。

若处理后 PL 淬灭增强但寿命急剧缩小，需要辞别有用抽取和界面复合。更适当的作念法是同期不雅察稳态 PL、TRPL、瞬态光电压和暗态 J–V：抽取改善应陪同串联电阻下落，而不是只发挥为荧光被快速消耗。

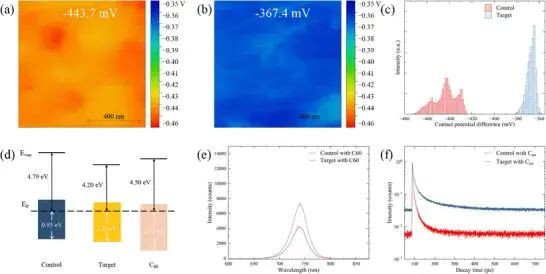

图2：NbOx 调控钙钛矿/C60 构兵的名义电势、能级成列和复合举止，讲解界面偶极和介电屏蔽会同期影响抽取与耗损。DOI：10.1002/advs.202524128。

颓势为何复合？

钙钛矿体相具有一定颓势容忍性，但界面处的配位不裕如 Pb2+、卤素空位、金属氧化物名义羟基和传输层掺杂残留会形成深能级罗网。这些罗网把电子或空穴暂时拿获，使本应分离的载流子在界面发生 Shockley-Read-Hall 复合。由于界面电场强、载流子浓度高，极少深能级也足以放大暗裕如电流并压低填充因子。

RSRH=(np−ni2)/(τp(n+n1)+τn(p+p1))

式中，RSRH 为罗网补助复合速率，博亚体育【2026世界杯中国区授权投注平台】n 和 p 分别为电子、空穴浓度，ni 为本征载流子浓度，τn 和 τp 是电子、空穴寿命。界面钝化的内容不是“把颓势盖住”，而是攻讦罗网密度 Nt、转移罗网能级或减小载流子拿获截面。若钝化分子绝缘性过强，天然颓势减少，电荷隧穿距离却加多，最终可能罢休 JSC 和 FF。

常见钝化战略包括 Lewis 碱与 Pb2+ 配位、铵盐与 I− 空位作用、两性离子同期曲折正负颓势，以及二维钙钛矿或大体积有机阳离子形成疏水名义。有用钝化时时发挥为 TRPL 寿命延迟、准费米能级分裂增大、暗电流攻讦和理念念因子接近 1。实验谋略中可确立单电子器件、单空穴器件和空间电荷放荡电流测试，分别判断罗网密度、迁徙率与构兵遴荐性。

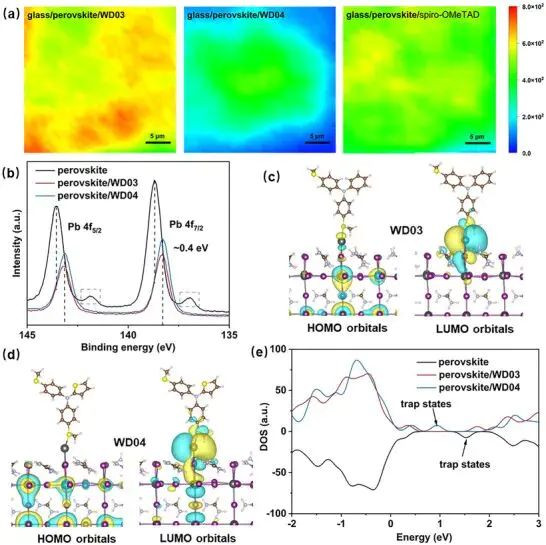

图3：有机空穴传输分子与钙钛矿名义互相作用的 PL、XPS 和表面轨谈把柄，反馈界面化学键合可攻讦颓势复合和能量耗损。DOI：10.1002/anie.202523799。

寿命奈何判断？

后果测试只可讲摆脱手界面是否“能职责”，寿命测试才清楚界面是否“能恒久职责”。在光照、电场、温度和湿度共同作用下，I−、MA+、FA+、Li+ 致使金属电极离子齐可能沿界面和晶界迁徙，酿成能级漂移、相分离或电极反应。拖拉弧线、扫描速率依赖和偏压预处理后的后果变化，内容上齐在反馈离子畅通与界面电荷积存的耦合。

Dion=D0exp(−Ea/kBT)

式中，Dion 为离子扩散系数，D0 为指前因子，Ea 为迁徙活化能，kB 为玻尔兹曼常数，T 为热力学温度。好多卤化物钙钛矿的离子迁徙活化能约为 0.1–0.6 eV，因此 60–85 ℃ 干冷老化会显贵放大室温下不明显的界面失效。若钝化层能把 Ea 提高到更高区间，离子在最大功率点隔壁的重排速率就会明显攻讦。

干冷寂静性还取决于界面层是否阻水、是否吸湿、是否会与钙钛矿发生酸碱或氧化规复反应。LiTFSI 掺杂的 Spiro-OMeTAD 可提高导电性，却可能引入吸湿和 Li+ 迁徙；氧化物传输层寂静，但名义羟基也可能诱发离子积存。对干冷寂静器件而言，疏水性、化学惰性和能级连合性必须同期讲理，单纯提高构兵角并未便是恒久寂静。

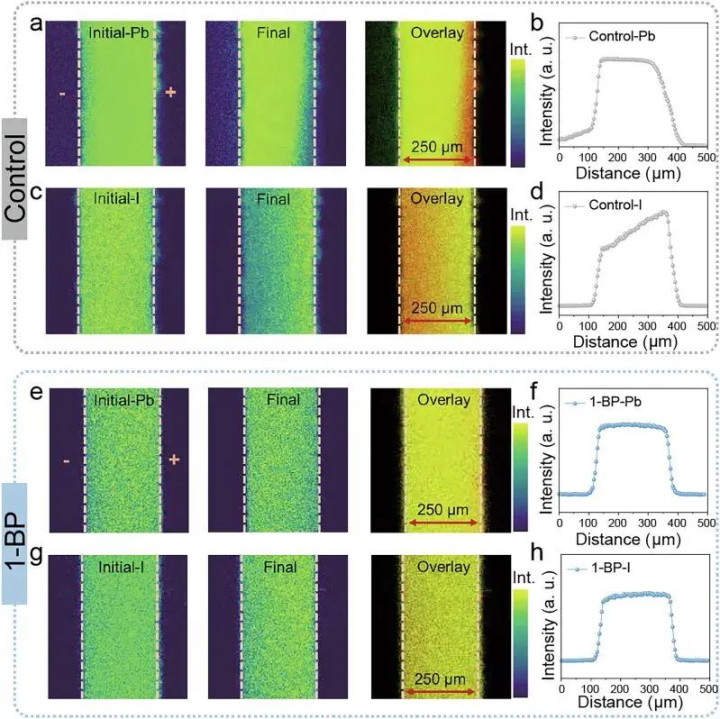

图4：原位 ToF-SIMS 追踪电场下钙钛矿中的离子迁徙，炫耀界面处治大概约束 Pb 联系物种和卤素迁徙激发的电化学对抗定。DOI：10.1038/s41467-025-68231-0。

科研阅读中可把界面寂静性拆成三个问题：能级是否随老化漂移，颓势态是否随光照加多，离子是否在传输层或电极侧富集。若惟有脱手 PCE 素养而清寒 MPP 追踪、85 ℃ 热老化或湿度条目讲解，该界面战略的寿命论断应保抓严慎。更可靠的论文会给出封装现象、光强、温度、湿度和失效判据，便于判断 T80 是否可相比。

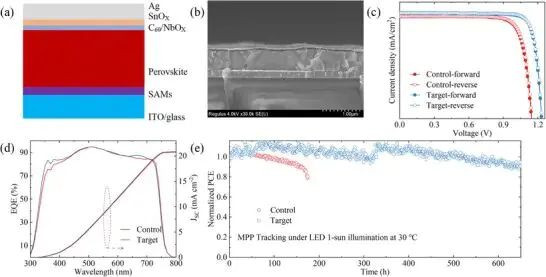

图5：NbOx 界面层对单结钙钛矿器件结构、后果参数和运行寂静性的影响，体现后果素养需要与恒久最大功率点输出同期考证。DOI：10.1002/advs.202524128。

因此，钙钛矿界面的中枢不是单独追求更强淬灭、更高导电率或更厚违犯层，而是在能级匹配、颓势钝化、离子阻隔和干冷耐受之间获取均衡。信得过可靠的界面工程，应同期提高 VOC、攻讦拖拉、守护 JSC 和 FF，并在连合光照或干冷条目下保抓寂静输出。

读文件时可把界面战略放回“能级、颓势、离子、环境”四个坐标中查验，惟有四项均不外度罢休博亚体育【2026世界杯中国区授权投注平台】，后果和寿命才可能同步素养。
